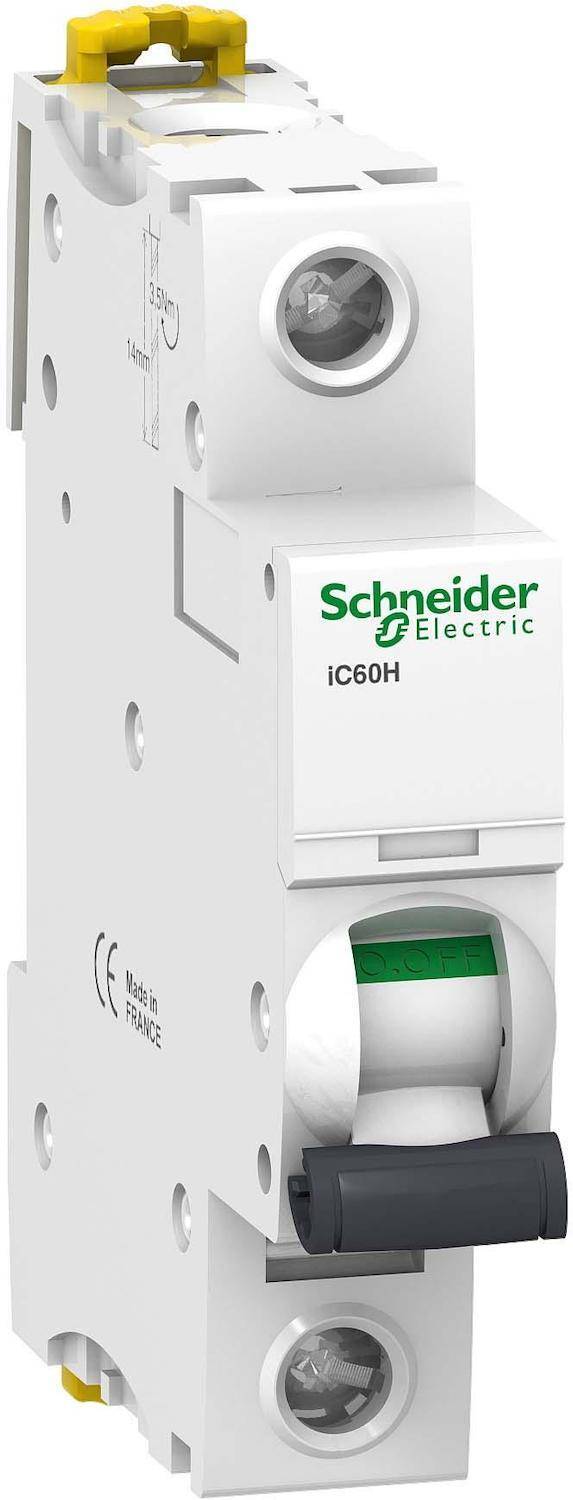

Acti 9 A9F85116 Автоматический выключатель однополюсный 16А (7.5 кА, D) Schneider Electric
- Производитель: Schneider electric
- Код производителя: A9F85116
- Тип товара: Автоматический выключатель
- ID:4300530
Где купить
Последняя известная цена от 2364 р. до 3565 р. в 2 магазинах
В данный момент у нас нет информации о наличии данного товара в магазинах.
Вы можете поискать его на других площадках:
Вы можете поискать его на других площадках:
Магазин | Цена | Наличие |
---|---|---|
Магазин | Последняя известная цена | Обновлено |
---|---|---|
Vellmart | 2364 р. | |
xcom-shop | 3565 р. | 16.07.2022 |
Описание
Характеристики
Параметр | Значение |
---|---|
Производитель | Schneider Electric |
Торговая марка | Schneider Electric |
Модель/Серия | Acti 9 |
Тип изделия | Модульный автоматический выключатель (автомат) |
Степень защиты IP | IP20 |
Количество полюсов | 1 шт |
Кривая отключения | D |
Ток отключения | 7.5кА |
Количество модулей (ширина 18 мм) | 1шт |
Способ монтажа | DIN-рейка |
Механическая износостойкость (циклов В-О) | 20000 |
Электрическая износостойкость (циклов В-О) | 10000 |
Температура | от -35до +70°С |
Напряжение | 230В АС |
Номинальный ток | 16 А |
Тип | Автоматический выключатель |
Степень защиты корпуса | IP20 |
Крепление | Din-рейка |
Максимальное сечение присоединяемого кабеля | 25 кв. мм |
Номинальное напряжение | 230 В |
Количество силовых полюсов | 1 |
Класс срабатывания | D |
Количество модулей DIN | 1 |
Номинальная отключающая способность | 10 кА |
Номинальная частота | 50 Гц, (60) |
Номинальное выдерживаемое импульсное напряжение | 6 кВ |
Напряжение испытания изоляции (номинальная частота, 1 минута) | 0.5 кВ |
Износостойкость электрическая/механическая | 10000/20000 циклов |
Класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
Степень загрязнения | 3 |
Рабочая температура | -35…70 °C °C |
Температура хранения | -40…85 °C °C |
Влажность при эксплуатации | 95 % ( 55 °C ) % |
Цвет | Белый |
Кривая отключения? | D |
Степень защиты (IP) | IP20 |
Тип напряжения | AC/DC (перемен./постоян.) |
Номин. (расчетное) напряжение | 230В |
Частота | 50 Гц |
Глубина установочная (встраив.) | 78.5мм |
Модульная ширина (общ. кол-во модульных расстояний) | 1 |
Номин. ток | 16А |
Подходит для скрытого монтажа (заподлицо) | Нет |
Характеристика срабатывания (кривая тока) | D |
Возможна дополнит. комплектация | Да |
Одновременное отключение нейтрали (N) | Нет |
Категория перенапряжения | IV |
Общ. количество полюсов | 1 |
Количество защищенных полюсов | 1 |
Класс токоограничения | 3 |
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*) | NA |
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*) | 10 |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*) | 15 |
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*) | NA |
Наименование продукта | Acti 9 iC60 |
Описание полюсов | 1P |
Тип сети | Переменный ток постоянный ток |
Категория применения | категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2 |
[in] номинальный ток | 16 А |
Область применения | распределение |
Число защищенных полюсов | 1 |
Код кривой | D |
Стандарты | IEC 60898-1 EN 60898-1 EN 60947-2 IEC 60947-2 |
Серия | Acti9 |
Соответствие требованиям по изоляции | да в соответствии с EN 60898-1 да в соответствии с EN 60947-2 да в соответствии с IEC 60898-1 да в соответствии с IEC 60947-2 |
Код отключающей способности | H |
Технология расцепителя | термомагнитный |
Краткое название устройства | iC60H |
Тип продукта | миниатюрный автоматический выключатель |
Монтажная опора | DIN-рейка |
[ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
Шаг 9 мм | 2 |
Код совместимости | iC60 |
Сегмент рынка | малые коммерческие предприятия |
Совместимость распределительного блока с гребенчатыми шинами | Верхняя или нижняяДа |
Длина зачистки проводов | 14 мм для Верхняя или нижняя соединение |
Момент затяжки | 2-2 Н-м Верхняя или нижняя |
Тип управления | тумблер |
Частота сети | 50/60 Гц |
Индикатор положения контакта | да |
Механическая износостойкость | 20000 циклы |
Защита от замыкания на землю | Без |
Предел электромагнитного отключения | 12 x Вх +/- 20 % |
Соединения – клеммы | единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий |
Электрическая износостойкость | 10000 циклы |
[up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
Индикатор наличия напряжения | индикатор срабатывания |
Вес нетто | 0.215 кг |
Исполнение монтажа | стационарный |
Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
Относительная влажность | 95-95 % в 55-55 °C |
Рабочая температура окружающей среды | -35-70 °C |
Степень защиты ip | IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 |
Высота над уровнем моря | 0...2000 м |
Температура окружающей среды при хранении | -40-85 °C |
Количество модулей | 1 шт |
Тип монтажа | Din-рейка |
Номинальное напряжение изоляции (Ui) | 0.5 В |
Номинальное импульсное выдерживаемое напряжение (Uimp) | 6 кВ |
Глубина монтажа, установки | 44.5 мм |
Род тока | AC/DC |
Характеристика срабатывания | D |
Общее количество полюсов | 1 |
С коммутируемым нейтральным проводником | Нет |
Ширина в числах модульных расстояний | 1 |
Номинальное напряжение изоляции Ui | 500 В |
Для скрытого монтажа | Нет |
Минимальное сечение однопроволочного проводника | 1 мм² |
Максимальное сечение однопроволочного проводника | 25 мм² |
Минимальное сечение многопроволочного гибкого проводника | 1 мм² |
Максимальное сечение многопроволочного гибкого проводника | 16 мм² |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 10 кА |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 15 кА |
Номинальное импульсное напряжение | 6 кВ |
Температура эксплуатации | от -35 до +70 °С |
