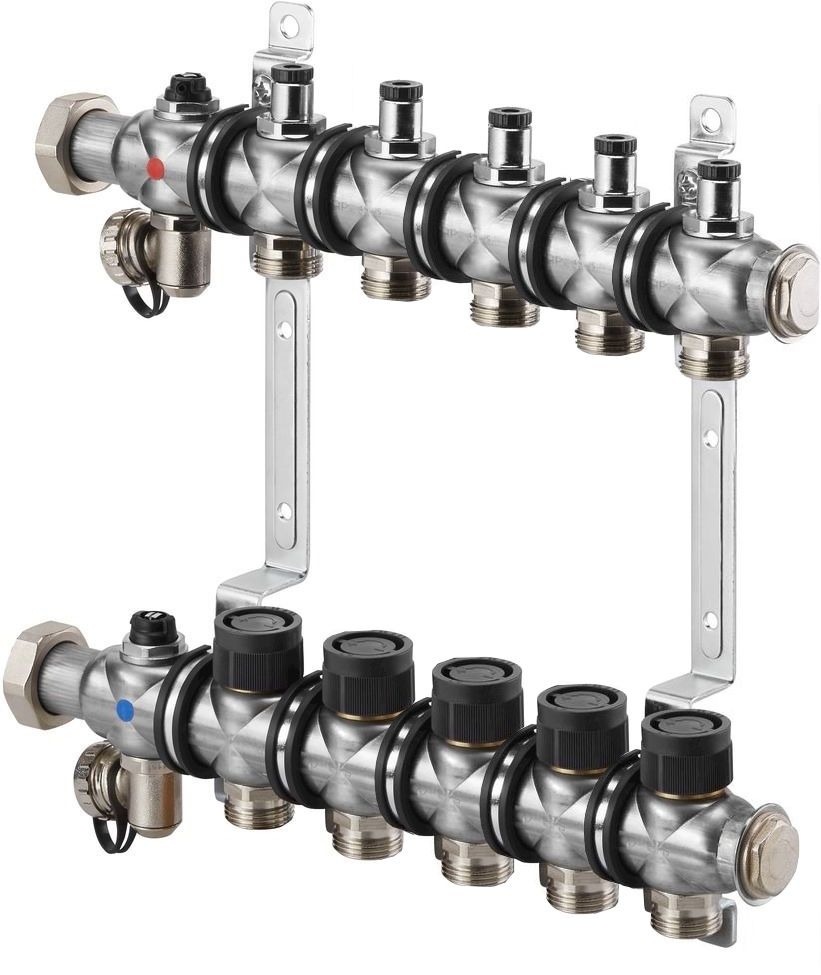

Коллектор Oventrop Multidis SF на 5 контуров 1404555

Коллектор (гребёнка) Oventrop Multidis SF 1" на 5 контуров с вентильными вставками из нержавеющей стали предназначен для применения в системах панельного отопления и охлаждения с принудительной циркуляцией, в частности, в системе «тёплый пол». Также допустимо использовать эти гребёнки для радиаторного отопления при соблюдении технических параметров. Распределительная гребёнка (коллектор) Овентроп Oventrop Multidis SF 1" на 5 контуров 1405555 для тёплого пола из нержавеющей стали с регулирующими вставками служит для центрального распределения теплоносителя/холодоносителя по различным контурам помещений. Коллектор состоит из подающей и обратной части коллектора, кронштейна для крепления со звукопоглощающими хомутами, бокового поворотного узла с воздухоотводчиком, штуцера подачи/слива и заглушкой 3/4". Подключение отопительных контуров осуществляется с помощью гайки G 3/4" с наружной резьбой по DIN EN 16313 (евроконус). Для маркировки отопительных контуров прилагаются наклейки. Подключение шаровых кранов с плоским уплотнением (приобретаются отдельно) происходит непосредственно к накидным гайкам гребенки (G1" с внутренней резьбой). Шаровые краны имеют штуцеры под шланг DN15. Термостатические вентильные вставки с резьбовым соединением M 30 x 1,5 на обратном коллекторе можно оборудовать термоэлектрическими приводами с комнатными термостатами для регулирования температуры отдельных помещений (поставляются как комплектующие). В качестве рабочей среды допускается использовать неагрессивные жидкости (вода и водогликолевые смеси по VDI 2035) с температурой до 80°C и давлением до 6 бар. Пар, маслосодержащие и агрессивные жидкости в качестве тепло- и холодоносителя применять недопустимо. Подключение подводящего трубопровода к гребенке возможно слева или справа на выбор. Крепеж позволяет установить гребенку в монтажном шкафу или непосредственно на стене. Гребёнка Oventrop Multidis 1404552 имеет габариты (ШхВхГ) 168х110х80 мм и весит 1,52 кг. Указания по монтажу и эксплуатации: Рекомендуется устанавливать коллектор в легкодоступном месте для упрощения обслуживания. Подающая балка должна располагаться сверху. Подающая и обратная балка закрепляются в шумоизолированных крепежных хомутах. Шаровые краны для коллекторов монтируются с помощью накидных гаек (G1 внутренняя резьба с плоским уплотнением). Подключение подводящего трубопровода к внутренней резьбе шарового крана рекомендуется осуществлять с помощью системы Oventrop Combi. Не используйте при монтаже маслосодержащие вещества, так как они могут повредить уплотнения. На линии перед гребенкой следует установить фильтр. Защищайте коллектор от внешних механически воздействий: ударов, толчков, вибраций. После монтажа проверьте все соединения на герметичность. Перед вводом в эксплуатацию заполните систему и спустите воздух.

Смотри также характеристики.
