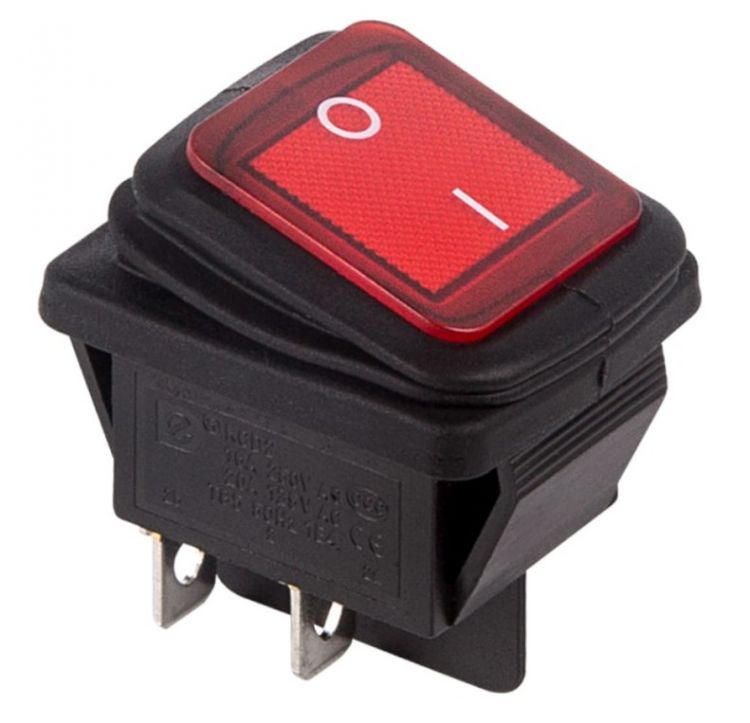

Выключатель Rexant клавишный 250V 15А (4с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА (RWB-507) 36-2360
от 144 р. до 1586 р.
- Производитель: Rexant
- Модель: 36-2360
EAN: 4601004066410
- Тип товара: Выключатели, переключатели, диммеры
- ID:14697375
Где купить (4)
Цена от 144 р. до 1586 р. в 4 магазинах
| Магазин | Цена | Наличие |
|---|---|---|
| Магазин | Последняя известная цена | Обновлено |
|---|---|---|
| E2e4online | 135 р. | 04.07.2024 |
Описание
Выключатель Rexant предназначен для коммутации электрических цепей переменного тока напряжением до 250В в условиях повышенной влажности. Клавишные (Рокерные) выключатели применяются в качестве комплектующих изделий различного электрооборудования (в сетевых фильтрах и удлинителях, аудио-оборудовании, блоках питания, электроустановках на различных производствах, автомобилях, и многих других местах). Защитная оболочка клавиши обеспечивает влаго и пылезащиту механизма переключения. Такой клавишный переключатель имеет два положения. Принцип действия основан на перемещении клавиши в одну из позиций. Для переключения в нужное положение требуется приложить некоторые усилия на клавишу. Монтаж осуществляется без применения винтов на плоских панелях толщиной от 0.8мм до 3мм. Подключение контактов осуществляется плоской клеммой 6.6мм, либо с помощью пайки.
Смотри также характеристики.
Характеристики
| Параметр | Значение |
|---|---|
| Подсветка | да |
| Вес нетто | 0.181 |
| С фиксацией | есть |
| Цвет | черный |
| Степень защиты | 51 |
| Материал корпуса | ABC пластик |
| Тип тока | переменный |
| Количество позиций переключения | 2 |
| Вид | кнопочный |
| Номинальный ток | 15 А |
| Номинальное рабочее напряжение | 250 |
| Алгоритм работы | ON-OFF |
| Количество управляющих элементов | 1 |
| Цвет кнопки | Красный |
| Тип кнопки | Плоский (-ая) |
| Конструкция линзы | Прямоугольная |
| С возможностью подсветки | Да |
| Ширина отверстия | 35 мм |
| Высота отверстия | 27.5 мм |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество переключающих (перекидных) контактов | 0 |
| Тип подключения | Прочее |
| Напряжение питания лампы | 250 В |
| Без самовозврата (с фиксацией) | Да |
| Страна-производитель | Китай |
| Материал | пластик |
| Поверхность | глянцевая |
| Особенности | нет |
| цвет | красный; черный |
| Модель | RWB-507 |
| Вес в упаковке | 120 г |
| Тип | Выключатель клавишный |
| Производитель | Rexant |
| Код производителя | 36-2360 |
| Кол-во клавиш | 1 |
| Наличие индикатора/подсветки | есть |
