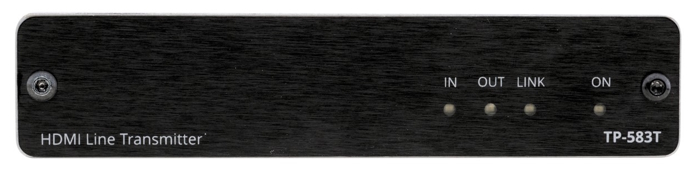

Передача сигналов по витой паре Kramer TP-583T

Передатчик преобразует сигнал HDMI, а также сигналы RS-232 и ИК в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-583R. Прибор способен передавать сигнал HDR разрешением до 4K@60 Гц (4:4:4) на расстояние до 70 м.

ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.

ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.

Особенности:

• Максимальная скорость передачи видеоданных 18 Гбит/с (6 Гбит/с на один канал)
• Максимальное разрешение видеосигнала 4K@60 Гц (4:4:4)
• Использование технологии цифрового сжатия сигнала с невысоким уровнем компрессии, обеспечивающей передачу сигнала 4K@60 Гц (4:4:4) HDR 10 без видимых потерь и с близкой к нулю задержкой
• Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D
• Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
• Двусторонняя передача сигналов RS−232 и ИК
• Сквозной пропуск данных EDID от дисплея к источнику, поддержка CEC
• Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
• Максимальная дальность передачи сигнала зависит от применяемого уровня компрессии и составляет 70 м для разрешения 4K@60 Гц (4:4:4) при высоком уровне компрессии. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
• Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT
• Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B

Входы	1 – HDMI, тип А (розетка)
Выходы	1 – витая пара HDBaseT, разъем RJ45 (розетка)
Порты	1 – RS-232, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка)
Пропускная способность	18 Гбит/с (6 Гбит/с на канал)
Максимальное разрешение	4K, 60 Гц
Спецификации HDMI	2.0
Спецификации HDCP	2.2
Спецификации HDBaseT	1.0
Удлинение по витой паре	до 70 м
Скорость передачи данных последовательного интерфейса	300–115200 бит/с
Несущая частота ИК-сигналов	20–100 кГц
Управление	DIP-переключатели
Индикация	наличие сигнала, питание
Материал корпуса	алюминий
Охлаждение	пассивное
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−40…+70 °C
Относительная влажность воздуха	10…90 % (без конденсации)
Питание	12 В, 2 А
Потребляемый ток	480 мА
Монтаж в 19″ стойкe	опциональный адаптер
Сертификация	CE, RoHS, WEEE, UL
