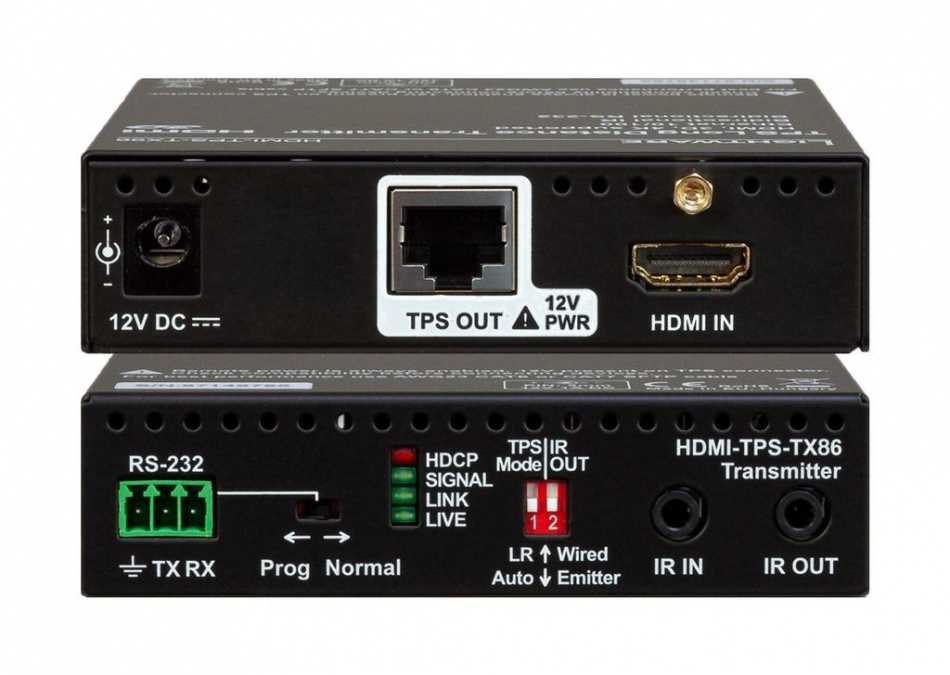

Передача сигналов по витой паре Lightware HDMI-TPS-TX86

удлинитель HDBaseT™ по витой паре. Lightware обеспечивают полное соответствие HDCP и EDID, передают универсальное видео 4K, аудио и двунаправленные RS-232 и ИК на расстояние до 170 м по одному кабелю CATx.

Удлинители и HDMI-TPS-RX86 на витой паре HDBaseTTM обеспечивают передачу несжатого Full-HD видео на большие расстояния по одному кабелю CATx. Устройство обеспечивает двунаправленный проход RS-232 и ИК-порт по тому же кабелю CATx, по которому передается видеосигнал. Удлинители TPS поддерживают полное соответствие HDCP и EDID и работают со всеми стандартными AV-разрешениями вплоть до 4K и 48-битной глубиной цвета, поддерживая все стандартные аудиоформаты, а также 120 Гц 3D-сигналы. Удаленное питание доступно через один кабель CATx, но можно использовать и локальный источник питания. Все устройства могут быть установлены на полке в стойке или использоваться автономно.

Режим работы Auto позволяет устройству определять режим работы дальнего удлинителя и перенимать его. Если устройство на дальнем конце находится в режиме Auto или это устройство HDBaseTTM стороннего производителя, соединение будет установлено в режим HDBT. Если дальнее устройство находится в принудительном режиме Long Reach Mode, то при автоматической работе канал будет установлен в режим Long Reach Mode.

Основные функции:

• Передача DVI или HDMI 1.4 + аудио + RS-232 + ИК по одному кабелю CAT5/6/7
• Возможность дистанционного питания через кабель CATx (12 В)
• 1920x1080@120 Гц/4:4:4, 4096x2160@30 Гц/4:4:4 или 60 Гц/4:2:0 максимальное разрешение (300 МГц)
• Поддерживает все разрешения VESA и HDTV
• Совместимость с HDMI 1.4, HDCP 1.4 и DVI 1.0
• Двунаправленное расширение RS-232 (сквозное)
• Совместимость с HDCP 2.2 (прозрачный проход)
• Совместимость с 3D видеосигналами с частотой 120 Гц
• Несжатое видео со скоростью передачи сигнала до 9 Гбит/с
• Отсутствие задержки сигнала, нулевая задержка кадра
• Выбираемый режим работы (автоматический или принудительный режим Long Reach)
• Перекрестная совместимость с удлинителями и платами ввода/вывода серии TPS Lightware (совместимость с HDBaseT)
• Поддержка всех встроенных аудиоформатов (включая PCM, Dolby Digital и DTS с высоким битрейтом)
• Расстояние удлинения до 170 метров (с кабелем CAT7 S/FTP AWG23, 1920x1080p60)
• Совместимость с HDBaseT
• Прозрачная передача EDID
• Двунаправленный ИК-удлинитель (сквозной)
• Поддержка CEC (сквозная)
• Поддержка форматов сигналов HDMI 4K (4K UHD @30 Гц RGB 4:4:4 или @60 Гц YUV 4:2:0, до 9 Гбит/с)
• Без сжатия видео
• Двунаправленный RS-232 и ИК-удлинитель (сквозной)
• Светодиодные индикаторы состояния (Live, TPS link, сигнал и обнаружение HDCP)
• Разъем питания постоянного тока с защелкой
• Режим пониженного энергопотребления (режим ожидания)
• Внешний универсальный адаптер питания
• Варианты монтажа на стойку.
