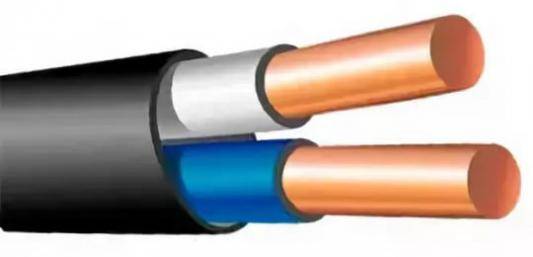

Кабель силовой медный ВВГ-Пнг(А) 2x1,5 мм? 100 м Калужский кабельный завод 01-8201-3

Кабели силовые с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести на напряжение 0,66 кВ.

Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

Применение:

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66кВ номинальной частоты 50 Гц.

Кабели применяются для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Кабели не распространяют горение при групповой прокладке.

Конструкция:

Изоляция — из поливинилхлоридного пластиката. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной зелено-желтой, нулевых жил — синего цвета.

Расположение жил в кабеле — изолированные жилы 2-5 жильных кабелей скручены в сердечник.

Изолированные жилы уложены параллельно в одной плоскости.

Внутренняя оболочка — из поливинилхлоридного пластиката пониженной горючести накладывается на сердечник с одновременным заполнением наружных промежутков между жилами. В кабелях с медными жилами допускается заполнение наружных промежутков между жилами жгутами из полипропилена или из поливинилхлоридного пластиката пониженной горючести.

Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести. В кабелях с токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.

Технические характеристики:

• Вид климатического исполнения кабелей: УХЛ, категорий размещения 1 и 5 по ГОСТ 15150-69
• Диапазон температур эксплуатации: от -50°С до +50°С
• Относительная влажность воздуха при температуре до +35°С: до 98%
• Прокладка и монтаж кабелей без предварительного подогрева: не ниже -15°С
• Допустимый радиус изгиба при прокладке: не менее 7,5 наружных диаметров.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
• Допустимая температура нагрева жил кабелей в режиме перегрузки: не более 90º С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: не более 160º С.
• Продолжительность короткого замыкания не должна превышать: 5 с
• Предельная температура нагрева жил по условиям невозгорания при коротком замыкании: 350°С
• Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
