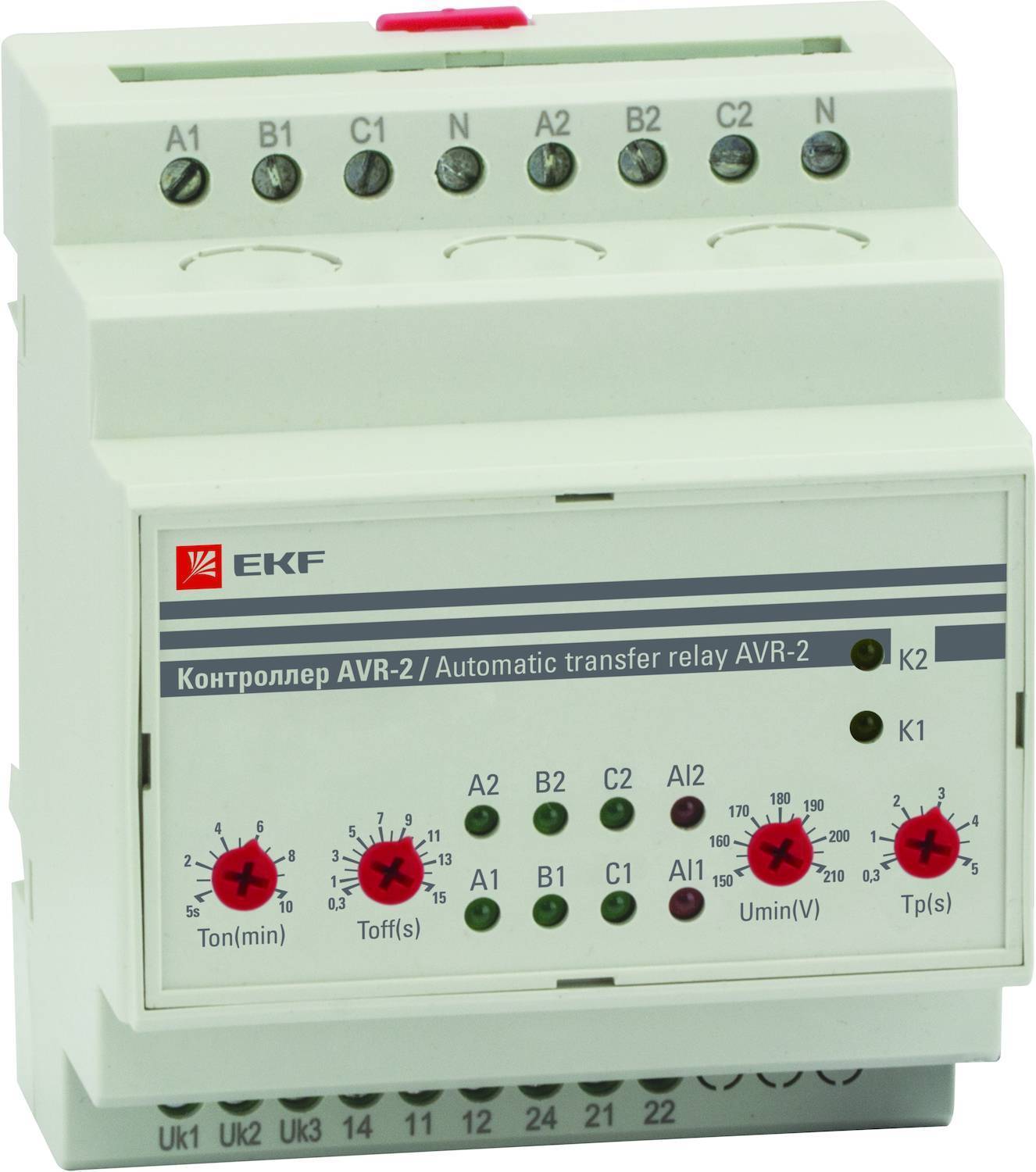

rel-avr-2 Контроллер АВР на 2 ввода AVR-2 PROxima EKF

ОПИСАНИЕ. Контроллер автоматического резерва AVR предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной/двумя (для AVR-3) отходящей к нагрузке линии. ПРЕИМУЩЕСТВА. Значение повышенного напряжения 270В (фиксированное). Значение пониженного напряжения 150-210 В. Задержка возврата 5с-10 мин. Время отключения 0,3-15 с. Задержка переключения/включения 0,3-5с. Гистерезис по напряжению 5В. Напряжение асимметрии 80В. Погрешность измерения напряжения не более 2%. ПРИМЕНЕНИЕ. Контроллер автоматического резерва AVR контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого или второго (для AVR-3) контактора и питание нагрузки осуществляется от первого (либо второго, соответственно) ввода. При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода. После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода.

Смотри также характеристики.
