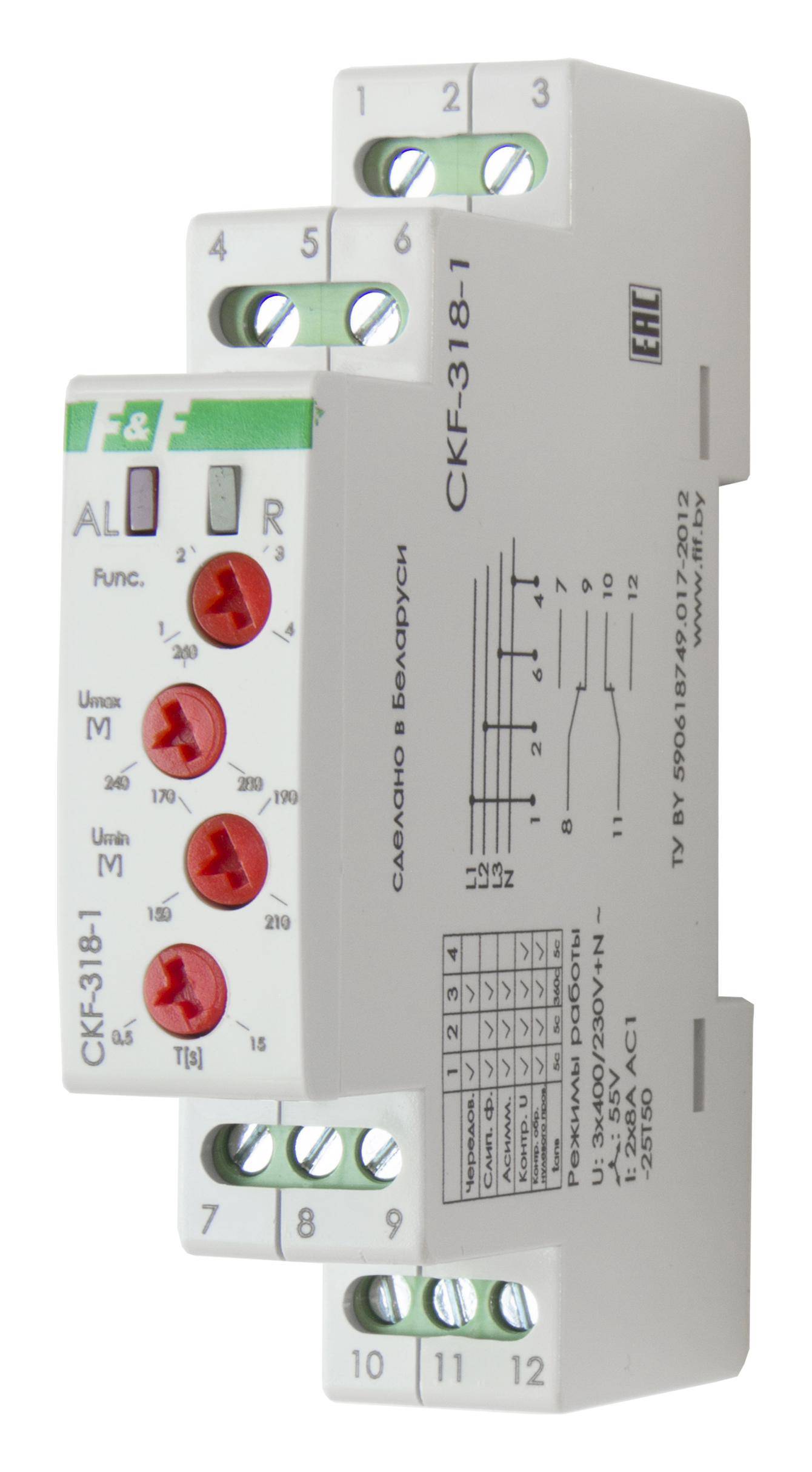

Реле ЕВРОАВТОМАТИКА f&f Ckf-318-1

Назначение: Автомат защиты электродвигателей CKF-317 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения ниже 160В, обрыва нулевого провода, нарушения чередования фаз. Принцип работы: Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 11, 12 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии и снижения напряжения меньше установленной величины происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.

Смотри также характеристики.
