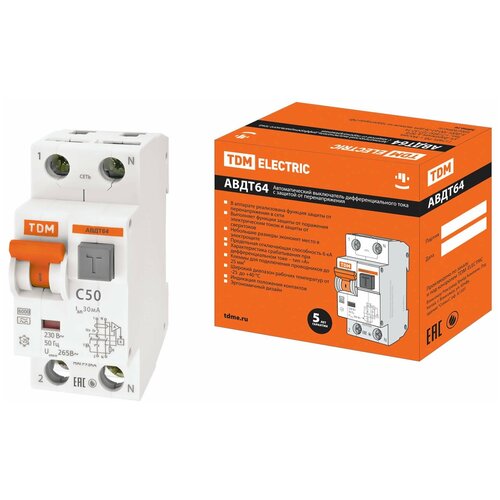

Дифференциальный автомат TDM SQ0205-0011

Назначение
– Проведение тока в нормальном режиме.
– Отключение тока при коротких замыканиях или перегрузке.
– Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение
– Групповые линии, питающие розетки наружной установки.
– Розеточные группы ванных и душевых помещений.
– Цепи освещения подвалов и гаражей.

Материалы – Корпус и детали выполнены из пластика, не поддерживающего горение.
– Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
– Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
– В фазном полюсе предусмотрена многослойная перфорированная обмедненная пластина на выходе дугогасительной камеры для снижения температуры продуктов горения дуги при коротких замыканиях и ограничения выброса продуктов горения дуги в пространство щитка.

Конструкция
– Аппарат АВДТ64 представляет собой компактный дифференциальный автомат и сочетает в себе функции автоматического выключателя и выключателя дифференциального тока с блоком защиты от перенапряжения.
– Аппарат занимает два стандартных модуля в щитке (36мм).
– Аппарат имеет дополнительную защиту от перенапряжения, что особенно актуально для бытовых однофазных сетей. Эта функция позволяет уберечь дорогостоящую технику от повышенного напряжения.
– Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
– На лицевой панели выключателя реализован механический индикатор положения контактов (включено/отключено).
– Аппарат имеет повышенную помехозащищенность.
– В левом модуле расположен полноценный автоматический выключатель с высокой предельной отключающей способностью (6000А) и увеличенной дугогасящей камерой, в правом – контактная группа нулевого полюса и блок дифференциальной защиты.

Преимущества
– Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку и обеспечить необходимое усилие при затяжении.
– Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать аппарат даже начинающему монтажнику.
– Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
– Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
