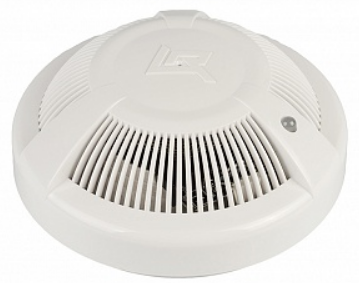

Извещатель Рубеж ИП 212-87

Извещатель пожарный дымовой оптико-электронный предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:   в извещателе применена уникальная микросхема собственной разработки, осуществляющая микропроцессорную обработку сигнала, что максимально снижает вероятность ложных срабатываний; новый улучшенный алгоритм автоматической компенсации запыленности обеспечивает корректную работу при высоком уровне запыления, повышает помехозащищенность и позволяет исключить ложные срабатывания; шесть режимов оптической индикации;  увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;  тестирование извещателя осуществляется двумя способами: с помощью оптического тестера ОТ-1 (направив лазерный луч на светодиод извещателя) либо специальным тестирующим устройством (ввод в дымовую камеру извещателя металлического штырька через технологическое отверстие в корпусе), что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала; корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества  АБС. Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контроль­ными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом   Извещатель выполняет следующие функции:

• измерение концентрации дыма;
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
• контроль и индикация работоспособности дымового канала;
• индикация дежурного режима и неисправности;
• автоматическая компенсация запылённости дымовой камеры;
• тестирование с помощью специального оптического тестера.

  Режимы индикации состояния извещателя приведены в таблице:

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.   Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки.   Извещатель может устанавливаться на подвесной потолок, с помощью специальной розетки, совмещенной с монтажным кольцом.   Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.   При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.   Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.   Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме «Пожар» до 20 мА во избежание выхода из строя извещателя.
