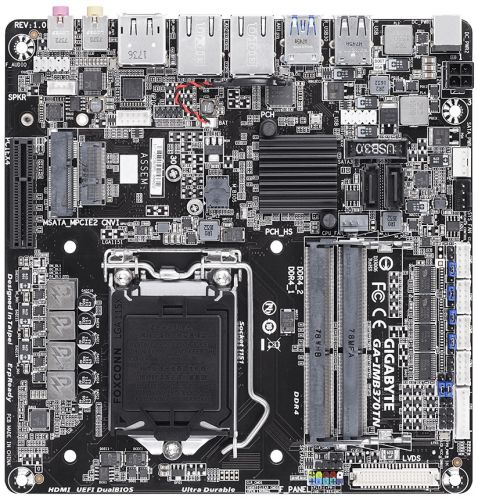

Материнская плата mini-ITX GIGABYTE GA-IMB370TN

• Совместимость с процессорами Intel Core 8- и 9-поколения, термопакет TDP до 65 Вт
• 2 разъема SO-DIMM для модулей ОЗУ DDR4, 2-канальный режим работы
• 2 разъема RS232/422/485, 2 разъема RS232, Цифровой I/O-модуль 4 входа/4 выхода
• Разъем M.2 Socket 1 для модулей PCIe WIFI co-lay (ключ CNVI Hybird E key)
• Разъем M.2 Socket 2260/80 для накопителей с интерфейсом PCIe/SATA
• Разъем Mini-PCIe для полноразмерных устройств mSATA/PCIe
• Разъем VGA для подключения устаревших мониторов
• Разъем LVDS для подключения интегрированных в систему плоских панелей/дисплеев
• Порты DisplayPort, HDMI 2.0 и D-Sub (через разъем на плате) на задней панели; предусмотрена возможность вывода видеосигнала одновременно на несколько дисплеев
• Разъем для подключения динамика мощностью до 3 Вт к встроенной аудиоподсистеме с усилителем
• Два контроллера Intel GbE LAN с функцией WOL и поддержкой PXE
• 4 порта USB 3.0 и 4 порта USB 2.0; порт USB 3.0 с поддержкой функции OTG
• Диапазон эксплуатационной температуры: 0~60°C
• Форм-фактор Thin Mini-ITX 170x170 мм, разъем для подключения внешнего блока питания 12/19~24 В
• Совместимость с шасси GIGABYTE Thin Mini-ITX

Материнские платы GIGABYTE семейства Ultra Durable (форм-фактор Thin Mini-ITX)

Материнские Thin Mini-ITX платы GIGABYTE Q370-серии совместимы с процессорами Intel® Core™ 8-поколения для настольных ПК (14-нм нормы производства фотолитографического процесса), которые отличает повышенное быстродействие, энергоэффективность и контроллер памяти DDR4 – передовые функции, которые способны обеспечить Вашей новой сборке максимальную производительность. Материнские платы GIGABYTE Q370-серии форм-фактора Thin Mini-ITX на 43% меньше по высоте, чем типовые Thin Mini-ITX платы. Продукты GIGABYTE удовлетворяют всем отраслевым требованиям к Thin Mini-ITX изделиям и предлагают свободу выбора, что позволяет позиционировать их как идеальное решение для проектирования инновационных ПК широкого спектра применения.

Два контроллера Intel GbE LAN, функции WOL и PXE

Два сетевых контроллера Intel GbE LAN и функции WOL и PXE – это простота подключения и продуктивная работа в разнородной сетевой среде, уверенное распознавание и эффективная обработка запросов, безупречное соединение и передача информации на максимально возможной скорости.

Порты видеоинтерфейсов
Насладитесь просмотром качественного HD-контента на мониторе и телевизоре благодаря портам цифровых видео интерфейсов.

Экранное разрешение 4K (Ultra HD)
Экранное разрешение 4К – это следующий этап в технологической цепочке обработки и преобразования HD-контента, который оперирует 4000 пикселями по горизонтальной оси (более чем в 4 раза превышает ныне действующее типовое значение этого параметра), обеспечивая непревзойденную четкость изображения и потрясающий реализм.  Материнские платы GIGABYTE обеспечивают полноценную поддержку 4K-разрешения средствами  интегрированной графики Intel HD Graphics и HDMI-интерфейса.

Набор для модернизации Intel CNVi WiFi
Модуль-комплект Intel CNVi WiFi для модернизации сетевой составляющей – это простой способ расширения коммуникационных возможностей материнских плат средствами модуля беспроводной связи, который обеспечивает быструю интеграцию платформы в состав сетевой инфраструктуры на скорости GbE WiFi без необходимости обновления системы.

HDMI 2.0 - новое поколение мультимедийных интерфейсов

HDMI 2.0 – это мультимедийный интерфейс высокой четкости с полосой пропускания до 5 Гбит/с для видеосигнала и высококачественного 8-канального аудиосигнала средствами одного HDMI- кабеля. Интерфейс позволяет передавать цифровой видео и аудио сигнал без компрессии в превосходном качестве, обеспечивает динамическую синхронизацию видео- и аудиопотоков и четкое воспроизведение цифрового контента формата 1080p без потери качества (в отличие от аналоговых интерфейсов и сопутствующего цифроаналогового преобразования сигнала). Кроме того, интерфейс HDMI 2.0 функционирует в паре с технологией HDCP (защита цифрового медиаконтента от несанкционированного копирования), и позволяет организовать на соответствующей аппаратуре воспроизведение контента с медианосителей Blu-ray / HD DVD.

Интерфейс DisplayPort

Некоторые платы GIGABYTE оснащены портом цифрового графического интерфейса DisplayPort (пропускная способность до 10,8 Гбит намного превышает возможности стандартного VGA-кабеля), который обеспечивает исключительную глубину цвета и высокую частоту обновления экрана

Порты USB 3.0 на плате
С высокой пропускной способностью до 5 Гб/с пользователь получает 10-ти кратный прирост скорости по сравнению с USB 2.0. Дополнительно, обратная совместимость с USB 2.0 позволяет и использовать устройства с интерфейсом USB 2.0.

Дроссели с ферритовым сердечником – минимальные потери мощности
Дроссели с ферритовым сердечником (соединение оксида железа и других металлов) на высоких частотах удерживают энергию намного дольше типовых сердечников на основе порошка железа.

Запатентованный дизайн GIGABYTE DualBIOS (UEFI)
На системных платах GIGABYTE семейства Ultra Durable реализована уникальная технология GIGABYTE DualBIOS, призванная обезопасить одну из важнейших составляющих материнской платы – BIOS. В рамках технологии DualBIOS на материнских платах GIGABYTE установлены две микросхемы BIOS – основная и резервная. Этот тандем надежно защищает микрокод BIOS от вирусных атак, аппаратных сбоев вызванных выходом из строя компонентов ПК, некорректных действий пользователя, допущенных при оверклокинге, а также от бросков напряжения в сети в процессе обновления BIOS.

Фирменный дизайн печатных плат
Эксклюзивный дизайн печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления гарантирует безупречное качество полезного сигнала, обеспечивает эффективное теплорассеивание и безупречную работу ключевых компонентов материнских плат GIGABYTE и ПК в целом в условиях значительных нагрузок (в том числе, исключительную стабильность системы в режиме Overclocking).

Индустриальный стандарт для защиты LAN-портов от статического электричества и пробоя

Для защиты от электростатики в материнских платах GIGABYTE применяются микросхемы, запас прочности которых в 3 раза выше типовых ИС. Это помогает надежно защитить материнскую плату и ее компоненты от повреждений, вызванных статическим электричеством. Материнские платы GIGABYTE также оснащены специальными микросхемами, которые обеспечивают защиту материнской платы и ПК в целом от перенапряжений и превышения мощности в случае перебоев с электропитанием.

Сверхнадежные твердотельные конденсаторы Durable Black

В материнских платах GIGABYTE применяются наиболее качественные твердотельные конденсаторы с увеличенным ресурсом эксплуатации, которые обеспечивают стабильную работу системы в любом режиме, включая экстремальные настройки OC. Для конденсаторов с чрезвычайно низким эквивалентным последовательным сопротивлением (параметр ESR) не имеет значение уровень загрузки ЦП – система будет стабильно работать в любом режиме. Эти эксклюзивные компоненты (корпус угольно-черного цвета) применяются исключительно в изделиях GIGABYTE.

Совместимость с шасси GIGABYTE Thin Mini-ITX
