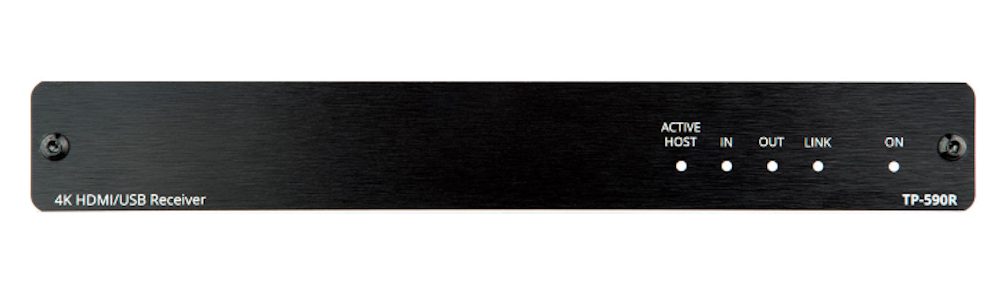

Передача сигналов по витой паре Kramer TP-590R

Приёмник преобразует входной сигнал в формате HDBaseT, передаваемый по кабелю типа «витая пара» при помощи соответствующего передатчика (например TP-590T), в исходные сигналы HDMI, USB 2.0, а также RS-232 и ИК. Прибор способен принимать сигнал разрешением до 4K@60 Гц (4:2:0) 24 бита на пиксель на расстоянии до 40 м.

ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.

ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.

Особенности:

• Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
• Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0)
• Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.3, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
• Гибкие возможности удлинения интерфейса USB 2.0 — активный USB-хост может подключаться как на стороне приёмника, так и передатчика, что позволяет подключать к нему как локальные, так и удалённые периферийные устройства: камеры, аудиоустройства, принтеры, сканнеры, а также устройства HID (Human Interface Devices), такие как мышь и клавиатура
• Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
• Двусторонняя передача сигналов RS−232 и ИК
• Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play
• Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
• Максимальная дальность передачи сигнала составляет до 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель, и до 70 м для разрешения 1080p@60 Гц 36 битов на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
• Удобство обслуживания и диагностики — светодиодные индикаторы: питания, режима USB-хоста, наличия подключённых активных источника и потребителя сигнала, а также линии HDBaseT
• Простота и удобство инсталляции: компактный корпус DemiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B

Входы	1 – витая пара HDBaseT, разъем RJ45 (розетка)
Выходы	1 – HDMI, тип A (розетка)
Порты	3 – USB, тип А (розетка) 1 – USB, тип B (розетка) 1 – RS-232, клеммный блок 1 – ИК, разъем miniJack 3,5 мм (розетка)
Пропускная способность	10,2 Гбит/с (3,4 Гбит/с на канал)
Пропускная способность USB	до 127 Мбит/с
Максимальное разрешение	4K, 60 Гц (4:2:0, 24 бит)
Спецификации HDMI	2.0
Спецификации HDCP	2.3
Спецификации HDBaseT	2.0
Спецификации USB	1.1, 2.0
Скорость передачи данных последовательного интерфейса	до 115200 бит/с
Удлинение по витой паре	до 40 м — 4К, 60 Гц (4:2:0) до 70 м — 1080p, 60 Гц
Индикация	наличие подключения к приемнику/передатчику, наличие сигнала от источника, питание
Охлаждение	пассивное
Материал корпуса	алюминий
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−40…+70 °C
Относительная влажность воздуха	10…90 % (без конденсации)
Питание	5 В, 4 А
Размер корпуса	DemiTOOLS
Монтаж в 19″ стойкe	высота – 1U, ширина – 1/2U
Соответствие требованиям безопасности	CE
Стандарты в области охраны природы и окружающей среды	RoHS, WEEE
