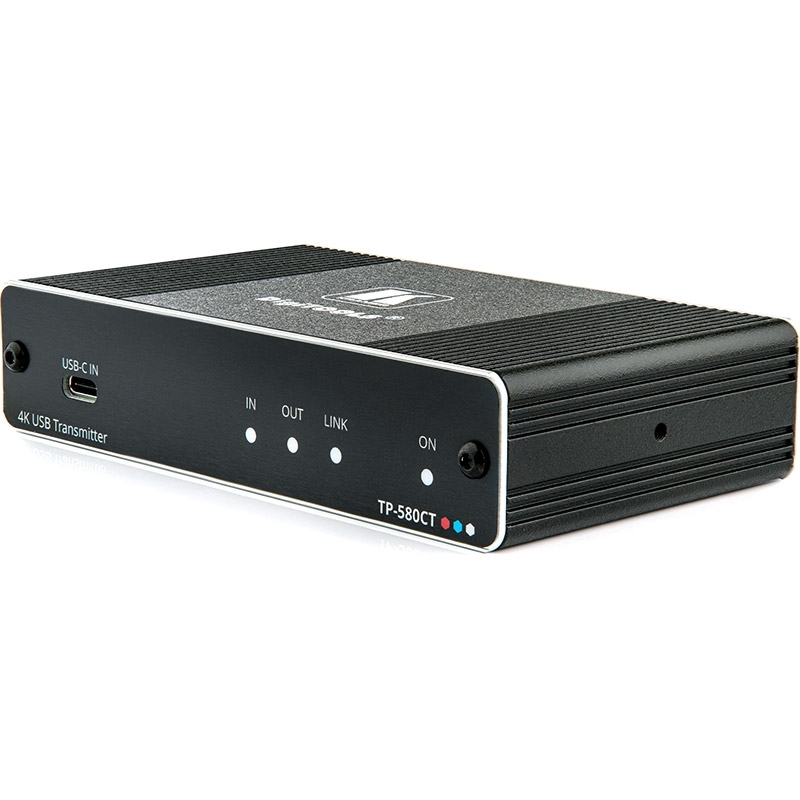

Передача сигналов по витой паре Kramer TP-580CT

Передатчик преобразует сигнал USB-C, а также сигналы RS-232 и ИК в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-580R. Прибор способен передавать видеосигнал разрешением до 4K@60 Гц (4:2:0) на расстояние до 40 м. Необходимым условием для передачи видео является поддержка источником сигнала USB-C режима DP Alt Mode.

ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.

ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.


Особенности:

• Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
• Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0) 24 бита на пиксель
• Использование персонального устройства USB-C в качестве источника видеосигнала с возможностью его быстрой зарядки с мощностью зарядки до 60 Вт (при условии поддержки устройством USB-C режима DP Alt Mode и спецификации PD–3.0)
• Поддержка режимов, предусмотренных спецификацией HDMI 2.08: HDCP 2.2, HDR 10, HLG, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, глубина цвета 10 или 12 бит
• Передача до 8 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
• Двусторонняя передача сигналов RS−232 и ИК
• Cквозной пропуск данных EDID от дисплея к источнику
• Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
• Максимальная дальность передачи сигнала составляет 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель, и 70 м для разрешения 1080p@60 Гц 36 битов на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
• Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT
• Простота и удобство инсталляции: компактный корпус DigiTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить три прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-3PT-B

Входы	USB-C (поддержка DP Alt Mode, PD 3.0, USB 3.2)
Выходы	HDBaseT (RJ-45)
Порты	RS-232 (3-конт. блок съёмных клемм), ИК (mini-jack 3,5 мм)
Относительная влажность воздуха	10…90 % (без конденсации)
Питание	Адаптер 20 В пост. тока; 6 А, Максимальный потребляемый ток: 3,3 А (при зарядке с мощностью 60 Вт)
Скорость передачи данных	От 300 до 115200 бит/с
Управление	DIP-переключатели для управления режимами: фиксации EDID, деэмбедирования аудио, принудительной поддержки 2-канального стерео LPCM, поддержки HDCP, принудительной поддержки цветового пространства RGB, работы порта RS-232 (управление / передача данных), обновления встроенного ПО
Индикация	Cветодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также подключённой линии HDBaseT
Охлаждение	Естественная конвекция
