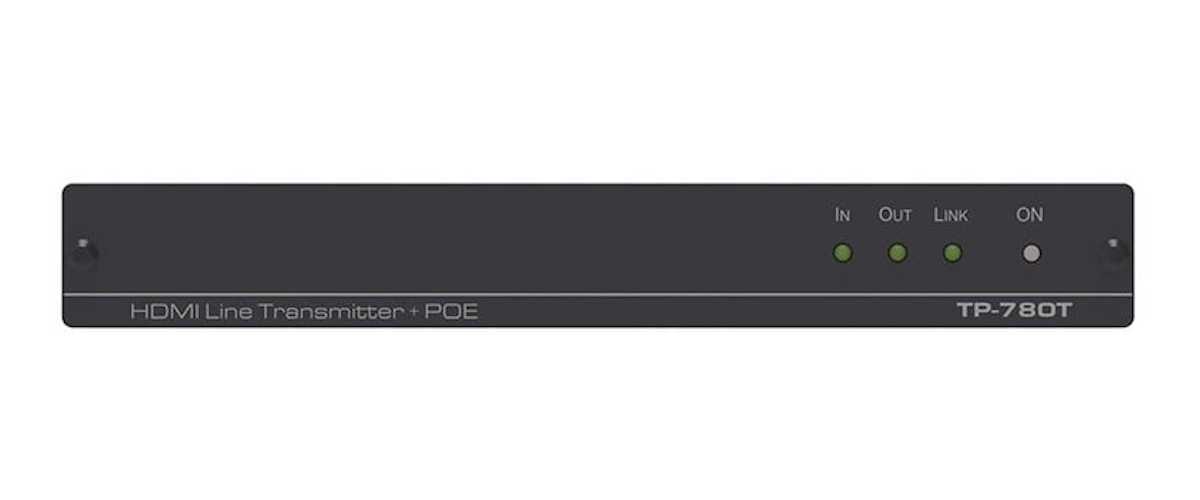

Передача сигналов по витой паре Kramer TP-780T

Передатчик преобразует сигнал HDMI, а также сигналы RS-232 и ИК в сигнал формата HDBaseT, предназначенного для передачи по кабелю типа «витая пара». Приём и обратное преобразование сигнала осуществляется при помощи соответствующего приёмника, например TP-789R. Прибор способен передавать сигнал разрешением 4K@60 Гц (4:2:0) 24 бита на пиксель на расстояние до 40 м, а также осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE.

ВНИМАНИЕ! Данный прибор работает только с кабелями экранированной медной витой пары (FTP или STP) категории Cat6 и выше, разделанными на обоих концах по одной схеме на экранированные разъёмы RJ-45. Для достижения наилучшего результата рекомендуется использовать специализированный кабель Kramer BC-UNIKat.

ВНИМАНИЕ! Подключение прибора к активному оборудованию Ethernet не допускается. Такое подключение может привести к выходу всего оборудования из строя.

Особенности:

• Максимальная скорость передачи видеоданных 10,2 Гбит/с (3,4 Гбит/с на один канал)
• Максимальное разрешение видеосигнала 4K@60 Гц (4:2:0) 24 бита на пиксель
• Поддержка режимов, предусмотренных спецификацией HDMI 2.0: HDCP 2.2, Deep Color, x.v.Color™, Lip Sync, многоканальное некомпрессированное аудио, Dolby TrueHD, DTS-HD, 4K, пропуск сигналов 3D, CEC
• Технология Kramer-EDID Pro™ с интеллектуальным алгоритмом работы с блоком данных EDID для упрощённого процесса соединения HDMI устройств по принципу Plug and Play
• Передача до 32 каналов цифрового несжатого стерео аудиосигнала для работы с системами объёмного звучания студийного уровня
• Двусторонняя передача сигналов RS−232 и ИК
• Тип кабеля: STP (экранированная медная витая пара, например Kramer BC-UNIKat)
• Максимальная дальность передачи сигнала составляет 40 м для разрешения 4K@60 Гц (4:2:0) 24 бита на пиксель. ВНИМАНИЕ! Указанная дальность передачи гарантируется при использовании кабеля экранированной витой пары Kramer BC-UNIKat и прямом (без промежуточных элементов) соединении приборов между собой
• Поддержка PoE — прибор может осуществлять питание удалённого приёмника по линии HDBaseT по технологии PoE
• Удобство обслуживания и диагностики — светодиодные индикаторы: питания, наличия подключённых активных источника и потребителя сигнала, а также линии HDBaseT
• Простота и удобство инсталляции: компактный корпус MegaTOOLS™ без вентилятора охлаждения позволяет разместить прибор за подвесным потолком, или установить два прибора рядом в стандартной аппаратурной 19-дюймовой стойке (1U) при помощи опционального адаптера RK-T2В-B

Спецификации HDBaseT	1.0
Входы	1 – HDMI, тип А (розетка)
Выходы	1 – витая пара HDBaseT, разъем RJ45 (розетка)
Порты	1 – RS-232, разъем D-Sub DE9 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка)
Пропускная способность	10,2 Гбит/с (3,4 Гбит/с на канал)
Максимальное разрешение	4K, 60 Гц
Спецификации HDMI	1.4
Спецификации HDCP	1.4
Скорость передачи данных последовательного интерфейса	до 115200 бит/с
Удлинение по витой паре	до 70 м
Диапазон рабочих температур	0…+40 °C
Диапазон температур хранения	−40…+70 °C
Относительная влажность воздуха	10…90 % (без конденсации)
Питание	48 В, 240 мА
Размер корпуса	MegaTOOLS
Монтаж в 19″ стойкe	опциональный адаптер
