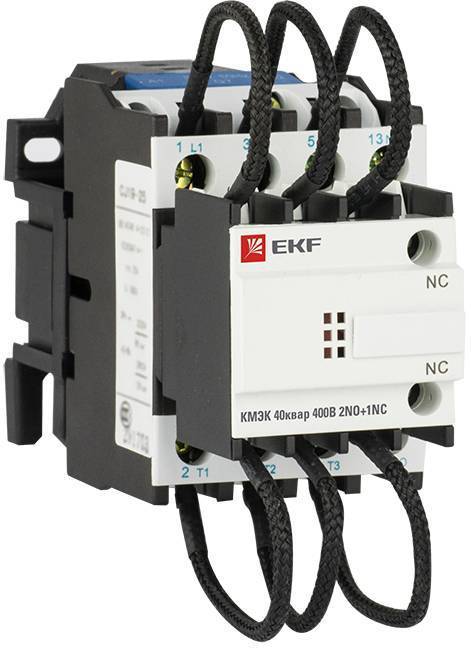

ctrk-s-95-40-400 Контактор для конденсатора КМЭК 40квар 400В 2NО+1NC PROxima EKF

ОПИСАНИЕ. Контактор для конденсатора КМЭК PROxima - это специализированный контактор двухступенчатого включения для коммутации конденсаторов в установках компенсации реактивной мощности (УКРМ). Контакторы КМЭК EKF PROxima состоят из корпуса, закрепленных в нем двух рядов неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. На первом ряду контактов с коммутированы зарядные резисторы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭК. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает сначала верхнюю группу контактов и через 0,1-0,2 секунды вторую, силовую группу контактов. При этом пусковой ток конденсаторов гаситься на резисторах. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевым и медным проводом. ПРЕИМУЩЕСТВА. Корпус и подвижная траверса выполнены из термостойкой пластмассы. Возможность установки как на DIN-рейку, так и на монтажную панель. Наличие дополнительных контактов для организации автоматизации. Маркировочная площадка в комплекте для идентификации контакторов в щите. Рифленая поверхность дополнительных контактов для присоединения с целью увеличения токопроводности и надежности соединения. Тарельчатые зажимы для надежного присоединения проводников. Высокая коммутационная износостойкость Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую сопротивляемость разрушению при коммутации. Магнитная система оснащена резиновыми демпферами, что уменьшает шум при работе. Сердечник выполнен из высококачественной электротехнической стали, что позволяет катушке надежно удерживать контакты во включенном состоянии при нормальном напряжении катушки управления. Сердечник магнитной системы с уменьшенными вихревыми потерями. Самопозиционирующиеся подвижные контакты. Они могут качаться, подпружинены и имеют сферическую поверхность. Мостиковый контакт создает условия для быстрого гашения дуги. Дополнительная группа контактов с зарядными резисторами снижает пусковые токи и увеличивает коммутационную износостойкость. ПРИМЕНЕНИЕ. Контактор для конденсатора КМЭК PROxima применяется в регулируемых и нерегулируемых устройствах компенсации реактивной мощности для коммутации косинусных конденсаторов.

Смотри также характеристики.
